Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
UH1256-01
Contacte-nos
Eletricidade Industrial de Elétrica Anel de Deslizamento Separado de Canal Único USB2.0 IEEE1394 56mm

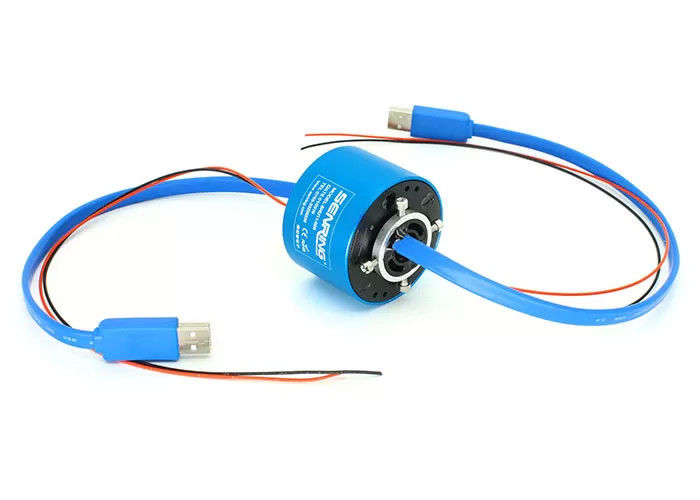

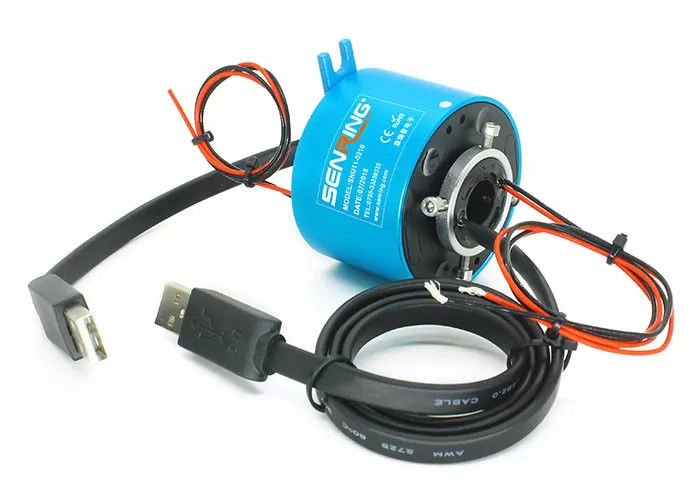

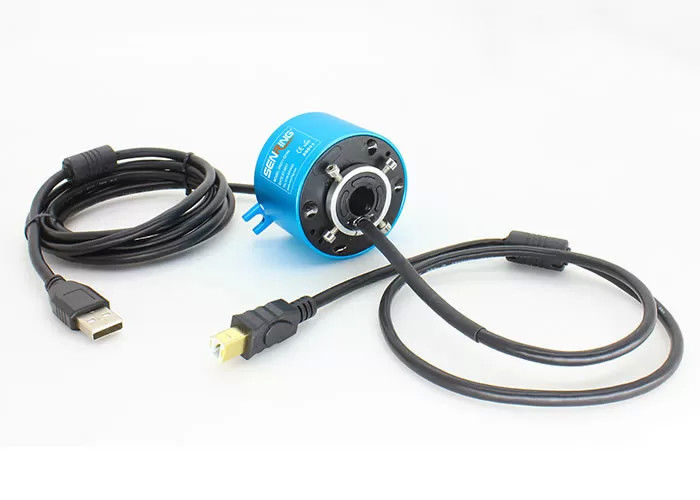

Descrição do UH1256-01 USB Slip Ring
SenRing UH1256-01 série de unicanal USB articulação rotativa, com um diâmetro interno de 12,7 mm e um diâmetro externo de 56 mm, pode transmitir 1 canal de sinal USB2.0 através de rotação de 360 graus,e pode misturar transmitir 1-20 canais de potência/corrente/sinal, e pode transmitir estavelmente IEEE1394 e vários sinais USB. O anel de deslizamento USB de canal único da série SNU11 tem vantagens como transmissão de sinal estável, sem perda de pacotes, sem código, pequena perda de retorno,O anel de deslizamento tem um diâmetro de furo de 12,7 mm e pode ser utilizado para dispositivos de rotação de 360 graus com um diâmetro de eixo de rotação menor que 12,7 mm.O anel USB da série SNU11 é o modelo padrão da SenRingSe você precisar de personalizar especificações especiais, entre em contato com a equipe técnica da SenRing.
Características do UH1256-01 USB Slip Ring
1. Conector USB masculino ou feminino padrão, pode ser personalizado;
2Transmitir de forma estável um sinal USB2.0 de um canal;
3. Pode ser combinado para transmitir 1 ~ 20 circuitos de potência/sinal;
4. Tamanho do buraco 12,7 mm, OD 56 mm;
5Pode ser combinado para transmitir energia e vários sinais de IEEE1394, Ethernet, USB2.0etc.
6. Pode ser combinado para trabalhar com uniões rotativas de potência e hidráulicas/pneumáticas;
Aplicações do produto
1Equipamento de automação
2Simulador de movimento.
3Monitor de segurança HD, aplicação VR
Opcional
1Número de circuito
2. sinal USB
3. Tamanho HDM
4Tipo de sinal
Especificação técnica do anel USB UH1256-01
| Cabo USB | 1 canais USB2.0 |
| BER ((taxa de erro de bits) | 10E-11 |
| Dados mecânicos | |
| Especificação | dados |
| vida profissional | SenRingAnéis de deslizamentoTabela de classificação |
| Velocidade de rotação | 150 RPM |
| Temporário de trabalho. | -30°C∼80°C |
| Humidade de trabalho | 0∼85% RH |
| material de contacto | referir-se à tabela de classificação dos anéis de deslizamento |
| material de construção | liga de alumínio |
| torque | 0Circuitos de.1N.m+0,03N.m/6 |
| Conector | USB 2.0 masculino (mulher opcional) | |
| perda de inserção | ≤ 2 dB | |
| Dados elétricos | ||
| Especificação | dados | |
| potência | sinal | |
| Intervalo de tensão | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistência ao isolamento | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Especificação do fio de chumbo. | AWG17# Teflão prateado | AWG22# Teflão prateado |
| comprimento do fio de chumbo | Padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz,60s | |
| Ruído eléctrico | < 0,01Ω | |
| Certificado CE | - Sim, sim. | |
| material | Certificado RoHS | |
Descrição da parte n.o
Desenho de UH1256-01 USB Slip Ring
Lista de modelos padrão
| Modelo | circuitos de energia/sinal n.o. | Canais USB não. | |||
| sinal ((2A) | Potência ((5A) | Potência ((10A) | USB2.0 | USB3.0 | |
| UH1256-01-02S | 2 | 0 | 0 | 1 | 38 |
| UH1256-01-0210 | 0 | 2 | 0 | 1 | 38 |
| UH1256-01-08S | 8 | 0 | 0 | 1 | 55 |
| UH1256-01-0810 | 0 | 8 | 0 | 1 | 55 |
| UH1256-01-0210-06S | 6 | 2 | 0 | 1 | 55 |
| UH1256-01-0410-04S | 4 | 4 | 0 | 1 | 55 |
| UH1256-01-14S | 14 | 0 | 0 | 1 | 71.5 |
| UH1256-01-1410 | 0 | 14 | 0 | 1 | 71.5 |
| UH1256-01-0410-10S | 10 | 4 | 0 | 1 | 71.5 |
| UH1256-01-0810-06S | 6 | 8 | 0 | 1 | 71.5 |
| UH1256-01-20S | 20 | 0 | 0 | 1 | 88.5 |
* Observação: Os circuitos podem ser combinados em paralelo para uma corrente maior, N circuitos de 10A para obter N*10A, como 2 circuitos de 10A em paralelo para utilização de 20A.Pls contatar o vendedor SenRing se você quiser personalizar USB e circuito de energia / sinal nãoOu misture outro sinal.
Tabela de classificação UH1256-01 USB Slip Ring
| GCódigo Rade | Velocidade de rotação máxima | vida profissional | material de contacto |
| C: padrão | 400 RPM | 20 milhões | metal precioso |
| D: industriais | 800 RPM | 60 milhões |
ouro-ouro
|
