Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
UH3899-02
Contacte-nos

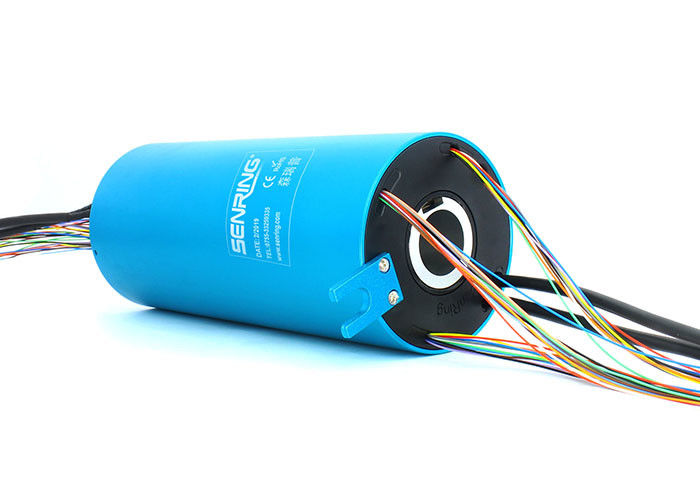

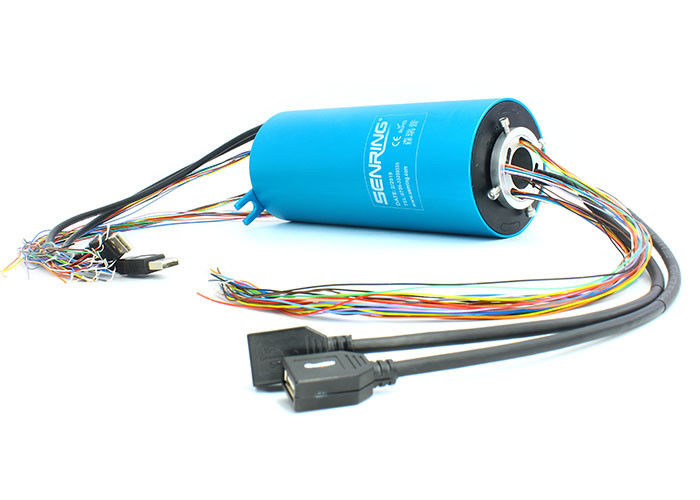

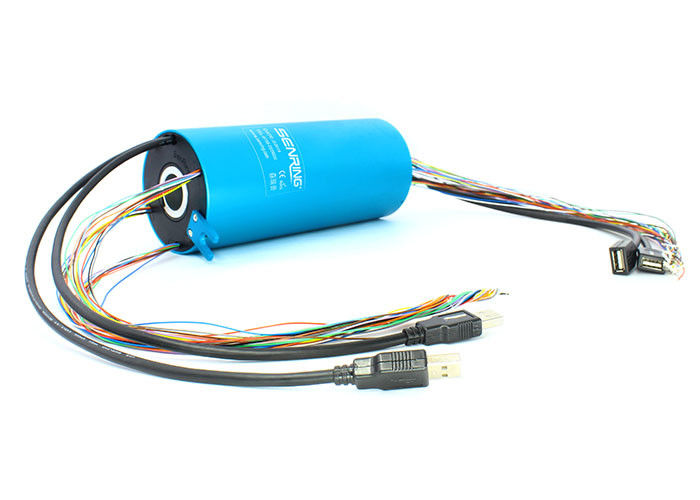

2 Circuitos 10A USB 2.0 Slip Ring para HD-MI com fonte de alimentação Slipring
Descrição do UH3899-02 USB Slip Ring
SenRing UH3899-02 série 3-canal USB articulação rotativa pode transmitir 3 canais de sinal USB2.0 através de rotação de 360 graus e pode misturar transmitir 1-34 canais de potência / corrente / sinal,e pode transmitir estavelmente sinais IEEE1394 e vários USBO anel de deslizamento USB de 2 canais da série UH3899-02 tem vantagens como transmissão de sinal estável, sem perda de pacotes, sem código, pequena perda de retorno e pequena perda de inserção.O anel de deslizamento tem um diâmetro de buraco de 38.1 mm e podem ser utilizados para dispositivos de rotação de 360 graus com um diâmetro de eixo rotativo inferior a 38,1 mm.
Características do UH3899-02Anel de deslizamento USB
1. Conector USB masculino ou feminino padrão, pode ser personalizado;
2. Pode transmitir um sinal USB2.0 de 3 canais estável;
3. Pode ser combinado para transmitir 1~34 circuitos de potência/sinal;
4. Tamanho do orifício 38,1 mm, OD 99 mm;
5Pode ser combinado para transmitir energia e vários sinais de IEEE1394, Ethernet, USB2.0etc.
6. Pode ser combinado para trabalhar com uniões rotativas de potência e hidráulicas/pneumáticas;
Especificação técnica do anel USB UH3899-02
| Cabo USB | 2 canais USB2.0 |
| BER ((taxa de erro de bits) | 10E-11 |
| Dados mecânicos | |
| Especificação | dados |
| vida profissional | SenRing Slip Rings Tabela de classificação |
| Velocidade de rotação | 150 RPM |
| Temporário de trabalho. | -30°C∼80°C |
| Humidade de trabalho | 0∼85% RH |
| material de contacto | referir-se à tabela de classificação dos anéis de deslizamento |
| material de construção | liga de alumínio |
| torque | 0Circuitos de.1N.m+0,03N.m/6 |
| Conector | USB 2.0 masculino (mulher opcional) | |
| perda de inserção | ≤ 2 dB | |
| Dados elétricos | ||
| Especificação | dados | |
| potência | sinal | |
| Intervalo de tensão | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistência ao isolamento | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Especificação do fio de chumbo. | AWG17# Teflão prateado | AWG22# Teflão prateado |
| comprimento do fio de chumbo | Padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz,60s | |
| Ruído eléctrico | < 0,01Ω | |
| Certificado CE | - Sim, sim. | |
| material | Certificado RoHS | |
Descrição da parte n.o
Desenho de UH3899-02 USB Slip Ring
Lista de modelos padrão
| Modelo | circuitos de energia/sinal n.o. | Canais USB não. | |||
| sinal ((2A) | Potência ((5A) | Potência ((10A) | USB2.0 | USB3.0 | |
| UH3899-02-04S | 4 | 2 | 0 | 2 | 72 |
| UH3899-02-0410 | 0 | 4 | 0 | 2 | 72 |
| UH3899-02-0420 | 0 | 0 | 0 | 2 | 72 |
| UH3899-02-1010 | 0 | 10 | 0 | 2 | 96 |
| UH3899-02-10S | 10 | 0 | 0 | 2 | 96 |
| UH3899-02-0210-08S | 8 | 2 | 0 | 2 | 96 |
| UH3899-02-0610-04S | 4 | 6 | 0 | 2 | 96 |
| UH3899-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH3899-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH3899-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH3899-02-34S | 34 | 0 | 0 | 2 | 192 |
Tabela de classificação UH3899-02 USB Slip Ring
| GCódigo Rade | Velocidade de rotação máxima | vida profissional | material de contacto |
| C: padrão | 400 RPM | 20 milhões | metal precioso |
| D: industriais | 800 RPM | 60 milhões |
ouro-ouro
|
Perguntas frequentes:
1Que dados técnicos devem ser fornecidos para o nosso modelo de anel de deslizamento personalizado.
R: Se pretender fazer a customização do modelo de anel de deslizamento especial, deverá fornecer os pormenores a seguir indicados:
a. Velocidade de operação ((RPM))
b. Tipo de instalação
c. Tamanho do contorno
d. Canais (n.o de fios únicos, exceto de cabos)
e. Tensão e corrente nominal para anéis de alimentação e anéis de sinal
f. Tipo de sinal e parâmetros correlatos (muito importantes)
g. Temperatura de funcionamento h.IP (requisitos de vedação)
2Quanto tempo leva a produção?
A: São necessários 7 a 15 dias para produtos padrão, 10 a 20 dias para produtos simples personalizados, 15 a 40 dias para produtos complexos personalizados.
