Dados industriais personalizados de Ring Accurately Transmit High Speed do deslizamento do sinal do ônibus

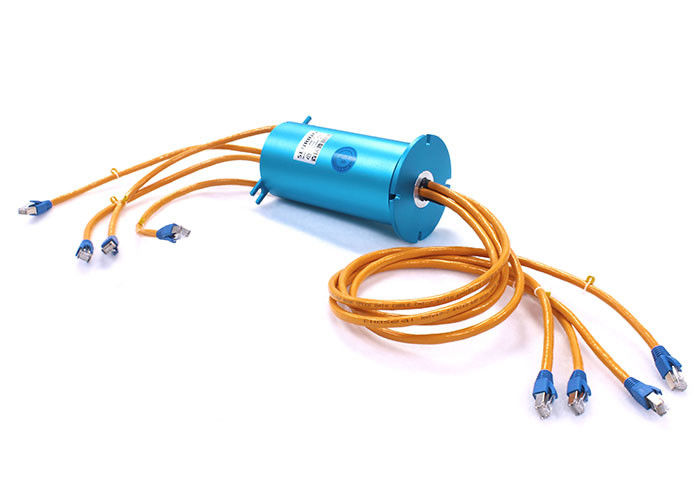

Descrição do anel deslizante da série bm099
Do sinal industrial do ônibus da série de Senring SNB o anel deslizante inclui todos os tipos de anéis coletores industriais do sinal do ônibus, como: Canbus, Profibus, RS-232, USB, 1000M Ethernet, RF coaxial, VGA, etc., ele came para encontrar as necessidades de transmitir exatamente vários sinais no ínterim através de um anel deslizante quando dispositivos 360° que gerenciem. Vantagens da série de B: velocidade transmissora independente da patente de projeto, os eficazes na redução de custos, os altos dos dados e desempenho estável. Os matrials do contato adotam a tecnologia do metal precioso + chapeamento de ouro duro, vestem fortemente - o chactrecter resistente e antioxidável assegura a vida ativa longa.
Características do anel deslizante da série bm099
Este sólido não-através do anel deslizante condutor furado tem um diâmetro exterior de 99mm e um número máximo de circuitos de 120 rotas.
Pode transmitir dados de alta velocidade sem erros, e pode estavelmente transmitir vários sinais tais como RS-232, RS-485, RS-422, VGA, etc. além, ele pode igualmente estavelmente transmitir vários sinais do ônibus tais como Profibus, LonWorks, CanBus, DeviceNet, ControlNet, e pode misturar e transmitir sinais tais como USB, HDMI, Gigabit Ethernet, fibra ótica, VGA, DVI, a radiofrequência coaxial (alta frequência), etc.
Além disso, este anel deslizante condutor pode igualmente estavelmente transmitir dados dos ethernet (10M/100M/1000M BaseT).
Tem uma vasta gama de aplicações, incluindo a maquinaria de empacotamento, os robôs, o equipamento da automatização, dispositivos médicos, o equipamento industrial do controle, o equipamento de iluminação da fase, a maquinaria da animação do brinquedo, e os outros campos.

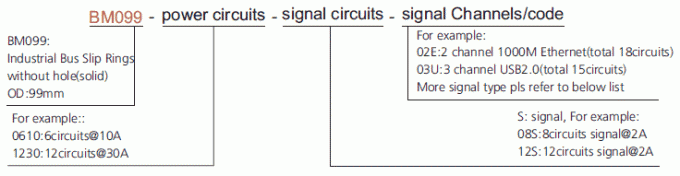

Descrição da número da peça
Lista de códigos do tipo do sinal
F - 100M Ethernet (10, 100 ethernet de BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (ethernet 1000 de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-secundário) (4circuits)
C - Canbus (Canbus - 4-Pin D-secundário) (4circuits)
D - rede do dispositivo - 5 Pin Micro Change (5 circuitos)
T - rede do controle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
H - HDMI (19circuits)
U - USB 2,0 (5circuits)
Q - sinal coaxial (co-axial - 75 Ω BNC) (2circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - sinal do codificador do servo motor (8circuits)
E1 - ethernet industriais (9circuits)

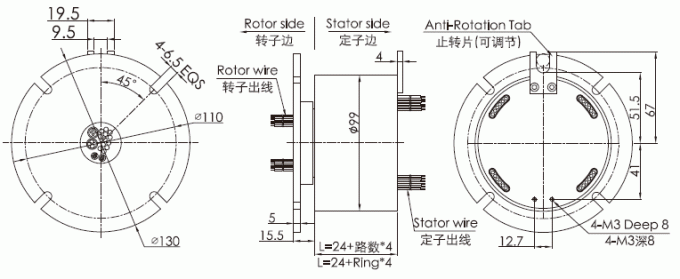

Desenho do anel deslizante da série bm099
| circuitos não. | 2~120circuits (depende do modelo) |
| avaliação da tensão | 0~440 VDC/VAC |
| Abrigando o material | Liga do AL |
| Vida ativa | > 80 milhões para a referência (depende das condições de trabalho) |
| Ruído elétrico | <10m> |
| força dielétrica | 800VDC@50Hz |
| Força dielétrica | 1000MΩ@600VDC |
| Temp de trabalho. | -40℃ ~ 80°C |
| vibração mecânica | MIL-STD-810E |
| Atual | sinal (2A), 10A/circuit |
| velocidade de gerencio máxima | 250RPM continuamente, 1000RPM intermitentemente |
| torque | 0.1N.m; fio +0.03N.m/6 |
| Material do contato | metal precioso: liga de ouro |
| resistência de contato | <20m> |
| Especs. do fio de ligação. | UL Teflon@Awg22, Awg16 |
| comprimento do fio de ligação | 300mm |
| Categoria do IP | IP51 |
| Umidade do trabalho | 10% ~ RH de 85% |
| Certificado do CE | SIM |
|
material |
RoHS complacente |
