Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
BH38119
Contacte-nos
Sinais personalizados industriais de Ring Stable Transmission Of Profibus do deslizamento do sinal

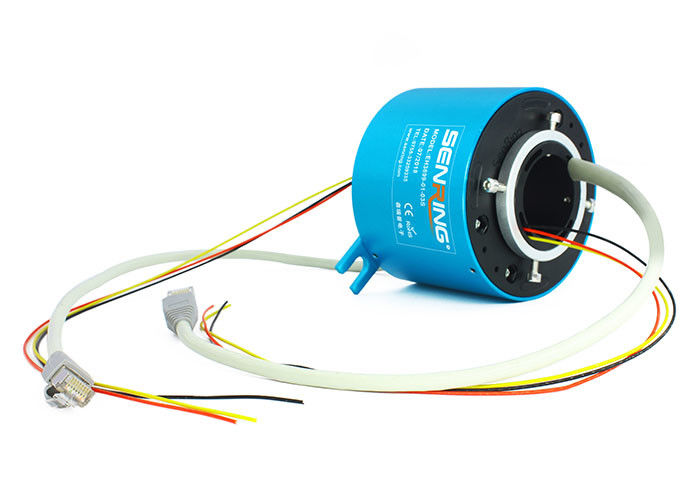

Descrição do anel deslizante do sinal BH38119
Os anéis coletores industriais do ônibus têm diversas vantagens que melhoram eficazmente a eficiência da transmissão de dados e a confiança do equipamento de gerencio, encontrando as necessidades de automatização industrial e de sistemas de controlo.
O anel deslizante forte e fraco da série BH38119 de sinal elétrico é uma série personalizada do anel deslizante com uma abertura de 50mm e um diâmetro exterior de 119mm. Independentemente da abertura fixa e do diâmetro exterior, os tipos do sinal podem ser personalizados. O anel deslizante da série BH38119 não pode somente transmitir as correntes 2A/5A/10A/30A com 360 graus de rotação mas também estavelmente e exatamente transmitir vários sinais tais como HDMI, HD-SDI, 100M/1000M Ethernet, RS-232, RS-485, RS-422, sinal do ônibus de Profibus, etc. O número máximo de circuitos para BH38119 é 168, que podem cumprir a maioria de exigências.
Características do anel deslizante do sinal BH38119
1. tamanho do furo de 38.1mm e um diâmetro exterior de 119mm com um máximo de 168 circuitos, fazendo o apropriado para o uso em várias aplicações.
2. Transmite exatamente dados de alta velocidade, incluindo Gigabit Ethernet, assegurando transferência de dados rápida e segura.
3. Transmissão estável de vários tipos do sinal, tais como RS-232, RS-485, RS-422, VGA, e outros protocolos de comunicação.
4. Transmissão estável de sinais industriais do ônibus, tais como Profibus, LonWorks, CanBus, DeviceNet, ControlNet, e outros protocolos de comunicação amplamente utilizados na automatização industrial e nos sistemas de controlo.
5. Pode transmitir sinais ambíguos, tais como USB, HDMI, 1000M Ethernet, fibra ótica, VGA, DVI, RF coaxial (de alta frequência), entre outros, fazendo o apropriado para várias aplicações.
6. Transmissão estável de dados dos ethernet em velocidades de 10M/100M/1000M BaseT, assegurando transferência de dados segura em redes Ethernet industriais.
| circuitos não. | 2~168circuits (depende do modelo) |
| avaliação da tensão | 0~690 VDC/VAC |
| Abrigando o material | Liga do AL |
| Vida ativa | > 80 milhões para a referência (depende das condições de trabalho) |
| Ruído elétrico | <10m> |
| força dielétrica | 800VDC@50Hz |
| Força dielétrica | 1000MΩ@600VDC |
| Temp de trabalho. | -40℃ ~ 80°C |
| vibração mecânica | MIL-STD-810E |
| Atual | sinal (2A), 10A/circuit |
| velocidade de gerencio máxima | 250RPM continuamente, 1000RPM intermitentemente |
| torque | 0.1N.m; fio +0.03N.m/6 |
| Material do contato | metal precioso: liga de ouro |
| resistência de contato | <20m> |
| Especs. do fio de ligação. | UL Teflon@Awg22, Awg16 |
| comprimento do fio de ligação | 300mm |
| Categoria do IP | IP51 |
| Umidade do trabalho | 10% ~ RH de 85% |
| Certificado do CE | SIM |
| material | RoHS complacente |
F - 100M Ethernet (10, 100 ethernet de BaseT) - RJ45 (4circuits)
E - 1000M Ethernet (1000 ethernet de BaseT) - RJ45 (9circuits)
P - Profibus (Profibus - 4-Pin D-secundário) (4circuits)
C - Canbus (Canbus - 4-Pin D-secundário) (4circuits)
D - Rede do dispositivo - 5 Pin Micro Change (5 circuitos)
T - Rede do controle - 75 Ω BNC (4circuits)
V - VGA (9circuits)
U - USB 2,0 (5circuits)
R - RS485 (3circuits)
R1 - RS422 (5circuits)
R2 - RS232 (10circuits)
B - Sinal do codificador do servo motor (8circuits)
E1 - Ethernet industriais (9circuits)
