Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
3502006
Contacte-nos

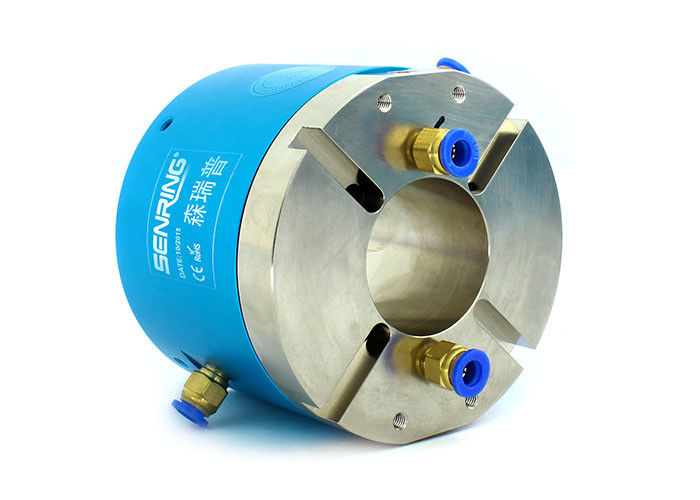

A união giratória elétrica 360° da cavidade 50mm transmite vapor comprimido/vácuo
Descrição do anel deslizante do eixo 3502006 oco
A junção giratória pneumática da cavidade 50mm é de uso geral nas aplicações onde uma junção giratória compacta e de pouco peso é exigida. É apropriado para o uso nos sistemas pneumáticos ou hidráulicos pequenos onde o espaço é limitado, como na robótica, equipamento da automatização, e em dispositivos médicos.
Ao selecionar uma junção giratória pneumática da cavidade 50mm, é importante considerar fatores tais como a pressão e o caudal, o tamanho e o peso, a selagem, o material, velocidade rotatória, e temperatura. Estes fatores assegurar-se-ão de que a junção giratória esteja compatível com a aplicação específica e podem operar-se de forma eficiente e eficaz.
As uniões que giratórias do eixo da cavidade da passagem de SENRING 2 3502006 séries são 2 2 para fora na união giratória furada oca, tamanho oco padrão 50mm do eixo, outros tamanhos ocos do eixo podem ser personalizadas.
Especificação técnica do anel deslizante do eixo 3502006 oco
| Passagens (gás) | 2 passagens |
| Tamanho da tubulação | tubulação de 6~8mm, G1/8”; Porto |
| Dados mecânicos | |
| especs. | dados |
| Vida ativa | 20millions para a referência (depende das condições de trabalho) |
| Velocidade de funcionamento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Contato Materia | Metal precioso |
| Abrigando o material | liga de alumínio |
| Categoria do IP | IP51 |
| Pressão de funcionamento máxima | Pressão positiva 1Mpa, vácuo -90kPa | |
| torque | <0> | |
| Dados elétricos | ||
| especs. | dados | |
| Poder | Sinal | |
| Escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | <500m> | <500m> |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o fio do Teflon | AWG22# Prata-chapeou o fio do Teflon |
| Comprimento do fio de ligação | padrão 250mm (pode ser personalizado) |
|
| Resistência de Insolution | 500VAC@50Hz, 6s | |
| Ruído elétrico | <0> | |
Características do anel deslizante do eixo 3502006 oco
A junção giratória pode ser instalada com um braço mecânico para girar junto. Apoia a transmissão de poder e de sinais misturados, tais como USB, HDMI, 1000M Ethernet, VGA, DVI, RF coaxial (de alta frequência), sinal do servo motor, anéis coletores industriais do ônibus, e assim por diante. Pode transmitir ar comprimido, vapor, vácuo, a pressão negativa, a pressão positiva, e os outros meios em 360 graus. A pressão máxima é 1Mpa (vácuo: -100kPa, de alta pressão pode ser personalizado). Apoia os” portos dois G1/8 para as tubulações de 6~8mm. O tamanho oco padrão do eixo é 50mm.

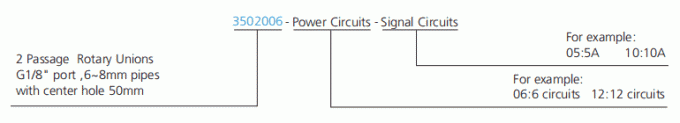

Descrição da número da peça

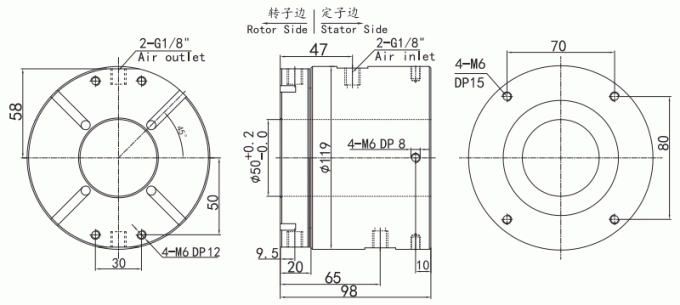

Desenho
Lista modelo padrão
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação |
| 3502006 | 2 passagens | G1/8” | 6∼8mm |
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação | Circuitos de poder (10A) | Circuitos do sinal (5A) | Comprimento L (milímetros) |
| 3502006-1205 | 2 passagens | G1/8” | 6∼8mm | 0 | 12 | 74 |
| 3502006-1210 | 2 passagens | G1/8” | 6∼8mm | 12 | 0 | 74 |
| 3502006-1805 | 2 passagens | G1/8” | 6∼8mm | 0 | 18 | 100 |
| 3502006-1810 | 2 passagens | G1/8” | 6∼8mm | 18 | 0 | 100 |
| 3502006-2405 | 2 passagens | G1/8” | 6∼8mm | 0 | 24 | 124 |
| 3502006-2410 | 2 passagens | G1/8” | 6∼8mm | 24 | 0 | 124 |
Você oferece anéis coletores feitos sob encomenda?
Sim, se você está seguro que solução feita sob encomenda/alterada muito provavelmente está exigida ou precisa o auxílio em sua seleção, contacte-nos para obter começado. Nossos coordenadores virão acima com a solução perfeita para suas necessidades.
