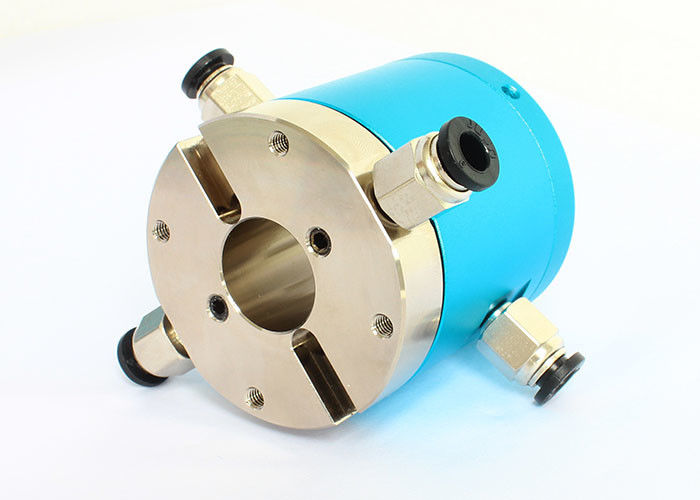

Dois do tamanho oco do eixo da passagem 20mm do gás união giratória elétrica
Descrição do anel deslizante do eixo 3402004 oco
O Senring junção giratória pneumática de 3402004 séries é uma junção giratória da passagem dupla capaz de uma rotação de 360 graus e de uma transmissão de 2 passagens de ar comprimido, de vapor, de vácuo, e de outros meios do gás. Esta junção giratória apoia as tubulações de ar de 4mm e de 6mm para a transmissão do gás. Além disso, apoia transmissão misturada das várias correntes que variam de 2à 800A, ao igualmente ter as vantagens do tamanho pequeno, o torque de pouco peso, baixo, e a capacidade transmitir passagens múltiplas do gás sem interferência.
Esta junção giratória é apropriada para muitas aplicações industriais, tais como a robótica, o equipamento da automatização, e dispositivos médicos. Seu projeto duplo da passagem permite-a de transmitir simultaneamente meios múltiplos do gás, desse modo melhorando a flexibilidade de sistema e a eficiência. Adicionalmente, seus tamanho pequeno e projeto de pouco peso para fazer a instalação e manutenção mais fácil.
Especificação técnica do anel deslizante do eixo 3402004 oco
| Passagens (gás) | 2 passagens |
| Tamanho da tubulação | tubulação de 4~6mm, M5quot; Porto |
| Dados mecânicos | |
| especs. | dados |
| Vida ativa | 20millions para a referência (depende das condições de trabalho) |
| Velocidade de funcionamento máxima | 250RPM continuamente, 1000RPM intermitentemente |
| Temp de trabalho. | -30°C~80°C |
| Umidade do trabalho | RH de 0~85% |
| Contato Materia | Metal precioso |
| Abrigando o material | liga de alumínio |
| Categoria do IP | IP51 |
| Pressão de funcionamento máxima | Pressão positiva 1Mpa, vácuo -90kPa | |
| torque | <0> | |
| Dados elétricos | ||
| especs. | dados | |
| Poder | Sinal | |
| Escala da tensão | 0~440VAC/VDC | 0~440VAC/VDC |
| Resistência de Insolution | <500m> | <500m> |
| Especs. do fio de ligação. | AWG17# Prata-chapeou o fio do Teflon | AWG22# Prata-chapeou o fio do Teflon |
| Comprimento do fio de ligação | padrão 250mm (pode ser personalizado) |
|
| Resistência de Insolution | 500VAC@50Hz, 6s | |
| Ruído elétrico | <0> | |
Características do anel deslizante do eixo 3402004 oco
1. Pode ser instalado com um braço mecânico para girar junto.
2. Apoia a transmissão de poder e de sinais misturados, tais como USB, HDMI, 1000M Ethernet, VGA, DVI, RF coaxial (de alta frequência), sinal do servo motor, anéis coletores industriais do ônibus, e assim por diante.
3. Pode transmitir ar comprimido, vapor, vácuo, a pressão negativa, a pressão positiva, e os outros meios em 360 graus.
4. A pressão máxima é 1Mpa (vácuo: -100kPa, de alta pressão pode ser personalizado).
5. Apoia dois portos M5 para as tubulações de 4~6mm.
6. O tamanho oco padrão do eixo é 20mm.
O Senring junção giratória pneumática de 3402004 séries é uma opção versátil e segura para as aplicações industriais que exigem a transmissão de meios do gás e de várias correntes. Seu projeto duplo da passagem, a vasta gama de transmissão dos meios, e o apoio para transmissão misturada das correntes fornecem a flexibilidade no projeto de sistema. Adicionalmente, seus tamanho e peso leve pequenos fazem fácil instalar e manter.
Descrição da número da peça
Desenho
Lista modelo padrão
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação |
| 3402004 | 2 passagens | M5 | 4∼6mm |
| Modelo | Passagens (gás) | Tamanho portuário | Tamanho da tubulação | Poder/sinal (5A/10A) | Comprimento L (milímetros) |
| 3402004-0605 | 2 passagens | M5 | 4∼6mm | 6 | 34,5 |
| 3402004-1205 | 2 passagens | M5 | 4∼6mm | 12 | 52,5 |
