Deslizamento Ring Signal/poder Transmiting de USB com através de furo 25.4mm

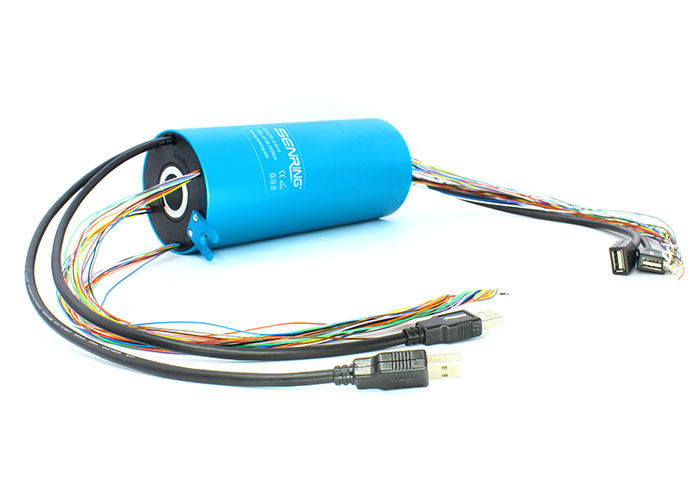

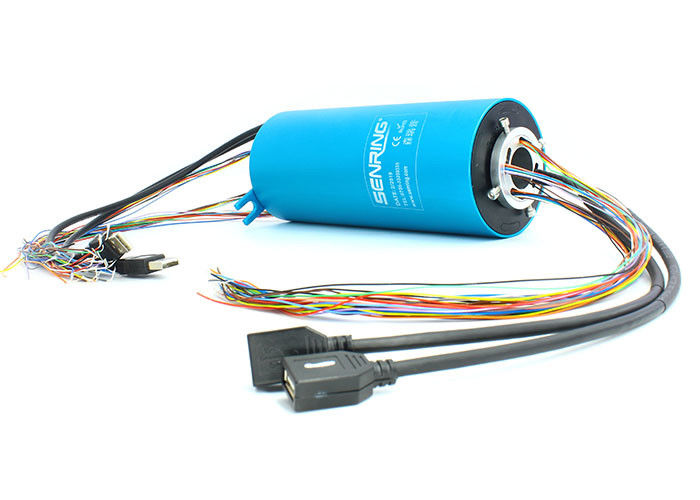

Descrição do anel deslizante de UH2586-02 USB
O anel deslizante de USB dos canais da série 2 de SENRING UH2586-02 (conector USB2.0 giratório), pode transmitir o sinal USB2.0 quando 360° que gerencie, pode ser combinado ao estábulo transmite um poder/sinal assim como um IEEE1394 e um vário de 2~34 circuitos de sinais de USB
Os modelos gerais do anel deslizante de SenRing são aplicados em muitas aplicações e os equipamentos, fornecem soluções do sistema para no mundo inteiro.
Envolve energias eólicas, controlador, e a plataforma giratória industrial, robô, maquinaria da engenharia, vídeo que mornitoring, equipamento médico do CCTV, radar militar e assim por diante…
Características do anel deslizante de UH2586-02 USB
1. o conector masculino de USB ou fêmea padrão, pode ser personalizado;
2. Pode o estábulo transmitir 2 o sinal dos canais USB2.0;
3. Pode ser combinado para transmitir um poder/sinal de 2~34 circuitos;
4. Tamanho 25.4mm do furo, OD 86mm;
5. Pode ser combinado para transmitir o poder e vários sinais de IEEE1394, de ethernet, de USB2.0, etc.
6. Pode ser combinado para trabalhar com poder e uniões giratórias hidráulicas/pneumaic;
Especificação técnica do anel deslizante de UH2586-02 USB
| Cabo de USB | 2 canais USB2.0 |
| JUJUBAS (taxa do bocado-erro) | 10E-11 |
| Dados mecânicos | |
| especs. | dados |
| vida ativa | Os anéis coletores de SenRing classificam a tabela |
| Velocidade de gerencio | 150RPM |
| temp de trabalho. | -30℃∼80℃ |
| umidade do trabalho | RH de 0∼85% |
| material do contato | refira a tabela da categoria do anel deslizante |
| abrigando o material | liga de alumínio |
| torque | 0.1N.m+ (circuitos 0.03N.m/6) |
| conector | USB 2,0 masculino (opcionais fêmeas) | |
| perda de inserção | ≤2db | |
| Dados elétricos | ||
| especs. | dados | |
| poder | sinal | |
| escala da tensão | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistência de isolação | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| Certificado do CE | Sim | |
| material | Certificado de RoHS | |

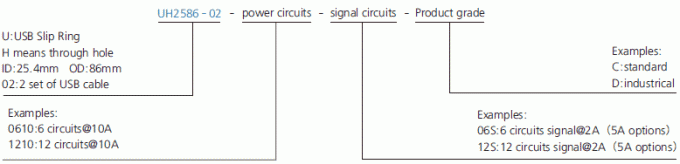

Descrição da número da peça

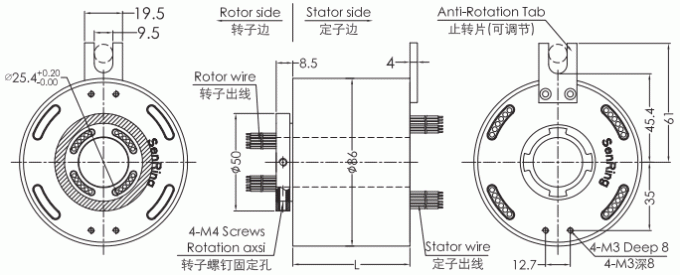

Desenho do anel deslizante de UH2586-02 USB
Lista modelo padrão
| Modelo | circuitos do poder/sinal não. | Canais de USB não. | |||
| sinal (2A) | poder (5A) | poder (10A) | USB2.0 | Comprimento L (milímetros) | |
| UH2586-02-04S | 4 | 0 | 0 | 2 | 72 |
| UH2586-02-0410 | 0 | 4 | 0 | 2 | 72 |
| UH2586-02-0420 | 0 | 0 | 4 | 2 | 72 |
| UH2586-02-1010 | 0 | 10 | 0 | 2 | 96 |
| UH2586-02-10S | 10 | 0 | 0 | 2 | 96 |
| UH2586-02-0210-08S | 8 | 2 | 0 | 2 | 96 |
| UH2586-02-0610-04S | 4 | 6 | 0 | 2 | 96 |
| UH2586-02-1610 | 0 | 16 | 0 | 2 | 120 |
| UH2586-02-16S | 16 | 0 | 0 | 2 | 120 |
| UH2586-02-22S | 22 | 0 | 0 | 2 | 144 |
| UH2586-02-34S | 34 | 0 | 0 | 2 | 192 |
*Remark: Os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 10A para obter paralelamente N*10A, tal como 2 circuitos de 10A para o uso 20A. Contacte por favor o vendedor de SenRing se você quer personalizar não USB e o circuito do poder/sinal, ou misture o outro sinal.
Deslizamento Ring Grade Table de UH2586-02 USB
| Código da categoria | Velocidade de gerencio máxima | vida ativa | material do contato |
| C: padrão | 400RPM | 20 milhões | metal precioso |
| D: industrical | 800RPM | 60 milhões |
ouro-ouro
|
