Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
UH3899-01
Contacte-nos
Conector rotativo USB 1 canal USB2.0 fio +1 ~ 56 circuitos potência / sinal

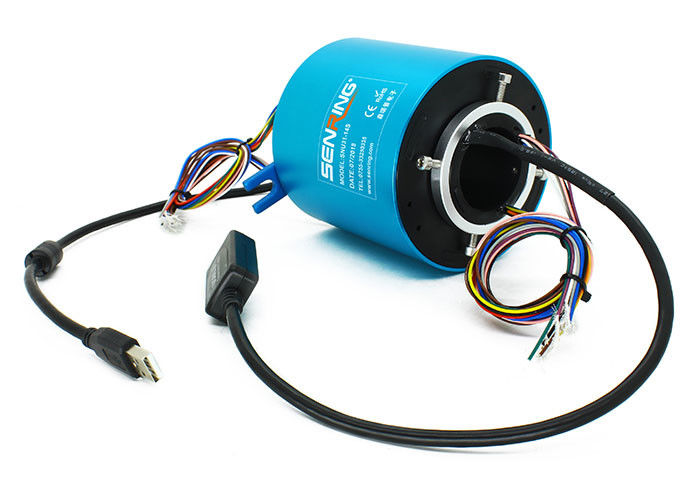

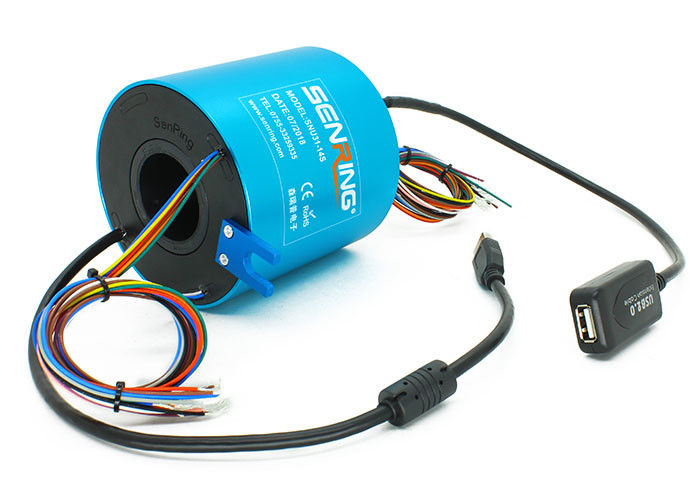

Descrição do UH3899-01 USB Slip Ring
A série Senring UH3899-01 single-channel USB slip ring é um conector rotativo USB single-channel que pode girar 360 graus para transmitir 1 canal de sinal USB 2.0.Ele pode misturar a transmissão de 2-38 canais de potência / corrente / sinal e pode transmitir estavelmente IEEE1394 e vários sinais USBO anel de deslizamento USB de 1 canal da série UH3899-01 tem as vantagens de transmissão de sinal estável, sem perda de pacotes, sem erro de código, baixa perda de retorno e baixa perda de inserção.O anel de deslizamento tem um diâmetro de furo de 38.1 mm e um diâmetro exterior de 99 mm, e pode ser utilizado para dispositivos de rotação de 360 graus com um diâmetro do eixo de rotação inferior a 38,1 mm.Anel de deslizamento USBé um modelo padrão da Senring, com estoque e forte versatilidade, e pode ser personalizado para especificações especiais.
Aplicações:
1Equipamento de automação
2Simulador de movimento.
3CCTV/VR
Características do UH3899-01 USB Slip Ring
1. Conector USB padrão macho/fêmea, conector personalizável disponível;
2Transmissão estável de um canal de sinal USB 2.0.
3. Pode misturar a transmissão de 2-38 canais de potência/corrente/sinal;
4Diâmetro do buraco do anel deslizante: 38,1 mm, diâmetro exterior: 99 mm;
5. Pode misturar transmissão condutiva de vários sinais, tais como IEEE 1394, Ethernet, USB2.0Pode trabalhar em conjunto com canais de corrente ou juntas rotativas de fluido.
Especificação técnica do anel USB UH3899-01
| Cabo USB | 1 canais USB2.0 |
| BER ((taxa de erro de bits) | 10E-11 |
| Dados mecânicos | |
| Especificação | dados |
| vida profissional | SenRing Slip Rings Tabela de classificação |
| Velocidade de rotação | 150 RPM |
| Temporário de trabalho. | -30°C∼80°C |
| Humidade de trabalho | 0∼85% RH |
| material de contacto | referir-se à tabela de classificação dos anéis de deslizamento |
| material de construção | liga de alumínio |
| torque | 0.1N.m+(0.03N.m/6 circuitos) |
| Conector | USB 2.0 masculino (mulher opcional) | |
| perda de inserção | ≤ 2 dB | |
| Dados elétricos | ||
| Especificação | dados | |
| potência | sinal | |
| Intervalo de tensão | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistência ao isolamento | ≥ 1000MΩ/500VDC | ≥ 1000MΩ/500VDC |
| Especificação do fio de chumbo. | AWG17# Teflão prateado | AWG22# Teflão prateado |
| comprimento do fio de chumbo | Padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz,60s | |
| Ruído eléctrico | < 0,01Ω | |
| Certificado CE | - Sim, sim. | |
| material | Certificado RoHS | |
Descrição da parte n.o
Desenho de UH3899-01 USB Slip Ring
Lista de modelos padrão
| Modelo | circuitos de energia/sinal n.o. | Canais USB não. | |||
| sinal ((2A) | Potência ((5A) | Potência ((10A) | USB2.0 | USB3.0 | |
| UH3899-01-02S | 2 | 0 | 0 | 1 | 48 |
| UH3899-01-0210 | 0 | 2 | 0 | 1 | 48 |
| UH3899-01-0420 | 0 | 0 | 0 | 1 | 72 |
| UH3899-01-08S | 8 | 0 | 0 | 1 | 72 |
| UH3899-01-0810 | 0 | 8 | 0 | 1 | 72 |
| UH3899-01-0210-06S | 6 | 2 | 0 | 1 | 72 |
| UH3899-01-0410-04S | 4 | 4 | 0 | 1 | 72 |
| UH3899-01-14S | 14 | 0 | 0 | 1 | 96 |
| UH3899-01-1410 | 0 | 14 | 0 | 1 | 96 |
| UH3899-01-0410-10S | 10 | 4 | 0 | 1 | 96 |
| UH3899-01-0810-06S | 6 | 8 | 0 | 1 | 96 |
| UH3899-01-20S | 20 | 0 | 0 | 1 | 120 |
| UH3899-01-2010 | 0 | 20 | 0 | 1 | 120 |
| UH3899-01-26S | 26 | 0 | 0 | 1 | 144 |
| UH3899-01-38S | 38 | 0 | 0 | 1 | 192 |
* Observação: Os circuitos podem ser combinados em paralelo para uma corrente maior, N circuitos de 10A para obter N*10A, como 2 circuitos de 10A em paralelo para utilização de 20A.Pls contatar o vendedor SenRing se você quiser personalizar USB e circuito de energia / sinal nãoOu misture outro sinal.
Tabela de classificação UH3899-01 USB Slip Ring
| GCódigo Rade | Velocidade de rotação máxima | vida profissional | material de contacto |
| C: padrão | 400 RPM | 20 milhões | metal precioso |
| D: industriais | 800 RPM | 60 milhões |
ouro-ouro
|
