O monocanal USB2.0 Wire+1~24 circuita o poder/sinal personalizou o homem padrão de USB ou o conector fêmea

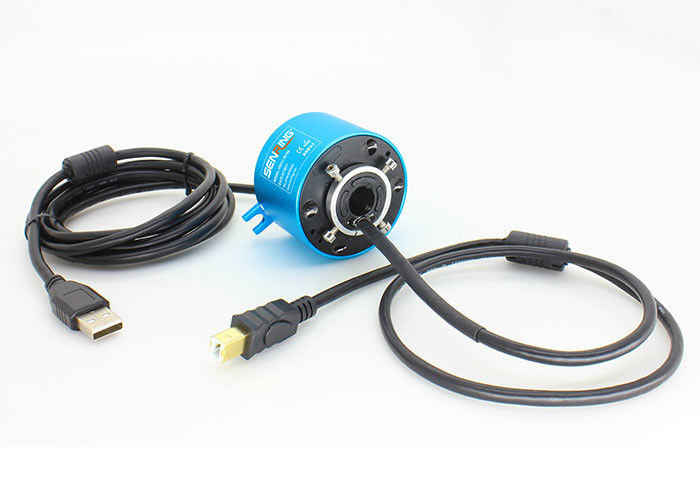

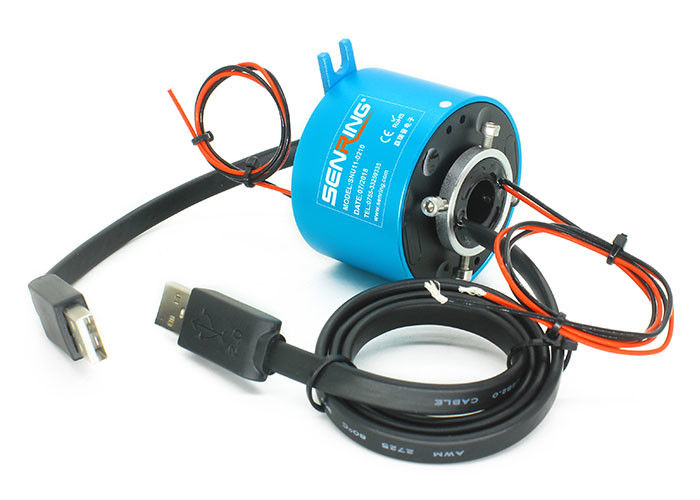

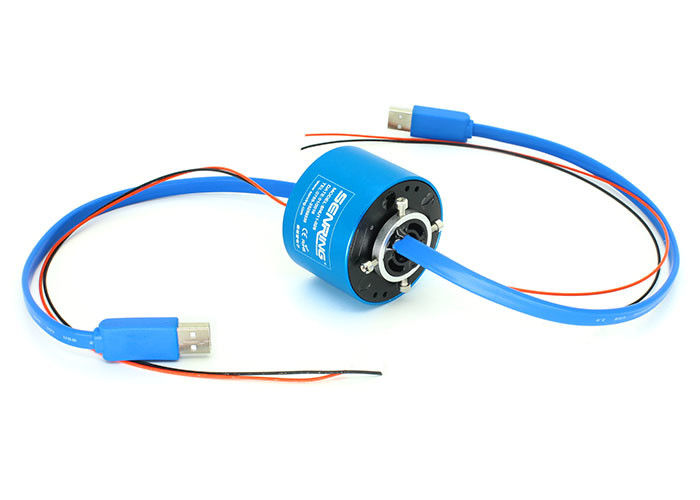

Descrição do anel deslizante de UH1256-01 USB
A junção giratória de USB do monocanal da série de SenRing UH1256-01, com um diâmetro interno de 12.7mm e um diâmetro exterior de 56mm, pode transmitir 1 canal do sinal USB2.0 com 360 graus de rotação, e pode misturar para transmitir 1-20 canais de poder/atual/sinal, e pode estavelmente transmitir IEEE1394 e vários sinais de USB. O anel deslizante de USB do monocanal da série SNU11 tem vantagens tais como a transmissão estável do sinal, a nenhuma perda do pacote, o nenhum código, a perda do retorno pequena, e a perda de inserção pequena. O anel deslizante tem um diâmetro de furo de 12.7mm e pode ser usado para dispositivos de uma rotação de 360 graus com um diâmetro do eixo de gerencio menor de 12.7mm. O anel deslizante de USB da série SNU11 é o modelo padrão de SenRing, que está no estoque e tem a versatilidade forte. Se você precisa de personalizar especificações especiais, contacte por favor pessoais técnicos de SenRing.
Características do anel deslizante de UH1256-01 USB
1. o conector masculino de USB ou fêmea padrão, pode ser personalizado;
2. Transmita estavelmente 1 sinal do canal USB2.0;
3. Pode ser combinado para transmitir um poder/sinal de 1~20 circuitos;
4. Tamanho 12.7mm do furo, OD 56mm;
5. Pode ser combinado para transmitir o poder e vários sinais de IEEE1394, de ethernet, de USB2.0, etc.
6. Pode ser combinado para trabalhar com poder e uniões giratórias hidráulicas/pneumaic;
Aplicações
1. Equipamento da automatização
2. Simulador do movimento
3. Monitor da segurança de HD, aplicação de VR
Opcional
1. Número de circuito
2. Sinal de USB
3. Tamanho de HDM
4. Tipo do sinal
Especificação técnica do anel deslizante de UH1256-01 USB
| Cabo de USB | 1 canais USB2.0 |
| JUJUBAS (taxa do bocado-erro) | 10E-11 |
| Dados mecânicos | |
| especs. | dados |
| vida ativa | Os anéis coletores de SenRing classificam a tabela |
| Velocidade de gerencio | 150RPM |
| temp de trabalho. | -30℃∼80℃ |
| umidade do trabalho | RH de 0∼85% |
| material do contato | refira a tabela da categoria do anel deslizante |
| abrigando o material | liga de alumínio |
| torque | 0.1N.m; circuitos +0.03N.m/6 |
| conector | USB 2,0 masculino (opcionais fêmeas) | |
| perda de inserção | ≤2db | |
| Dados elétricos | ||
| especs. | dados | |
| poder | sinal | |
| escala da tensão | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistência de isolação | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) | |
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| Certificado do CE | Sim | |
| material | Certificado de RoHS | |

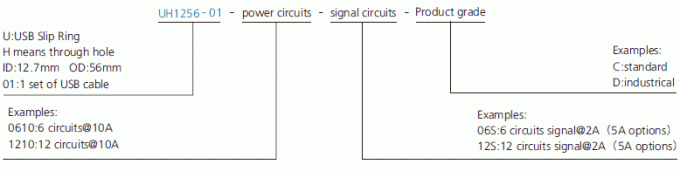

Descrição da número da peça

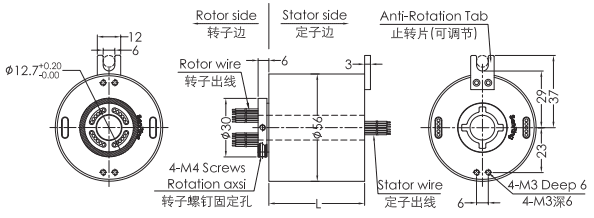

Desenho do anel deslizante de UH1256-01 USB
Lista modelo padrão
| Modelo | circuitos do poder/sinal não. | Canais de USB não. | |||
| sinal (2A) | poder (5A) | poder (10A) | USB2.0 | USB3.0 | |
| UH1256-01-02S | 2 | 0 | 0 | 1 | 38 |
| UH1256-01-0210 | 0 | 2 | 0 | 1 | 38 |
| UH1256-01-08S | 8 | 0 | 0 | 1 | 55 |
| UH1256-01-0810 | 0 | 8 | 0 | 1 | 55 |
| UH1256-01-0210-06S | 6 | 2 | 0 | 1 | 55 |
| UH1256-01-0410-04S | 4 | 4 | 0 | 1 | 55 |
| UH1256-01-14S | 14 | 0 | 0 | 1 | 71,5 |
| UH1256-01-1410 | 0 | 14 | 0 | 1 | 71,5 |
| UH1256-01-0410-10S | 10 | 4 | 0 | 1 | 71,5 |
| UH1256-01-0810-06S | 6 | 8 | 0 | 1 | 71,5 |
| UH1256-01-20S | 20 | 0 | 0 | 1 | 88,5 |
*Remark: Os circuitos podem ser combinados paralelamente para uma corrente mais grande, circuitos de N de 10A para obter paralelamente N*10A, tal como 2 circuitos de 10A para o uso 20A. Contacte por favor o vendedor de SenRing se você quer personalizar não USB e o circuito do poder/sinal, ou misture o outro sinal.
Deslizamento Ring Grade Table de UH1256-01 USB
| Código da categoria | Velocidade de gerencio máxima | vida ativa | material do contato |
| C: padrão | 400RPM | 20 milhões | metal precioso |
| D: industrical | 800RPM | 60 milhões |
ouro-ouro
|
