Lugar de origem:
China
Marca:
senring
Certificação:
CE, ISO9001
Número do modelo:
UH50119-01
Contacte-nos
Nível alto da proteção do sinal de Ring Transmitting USB2.0 do deslizamento de USB, deslizamento personalizado Ring Solution

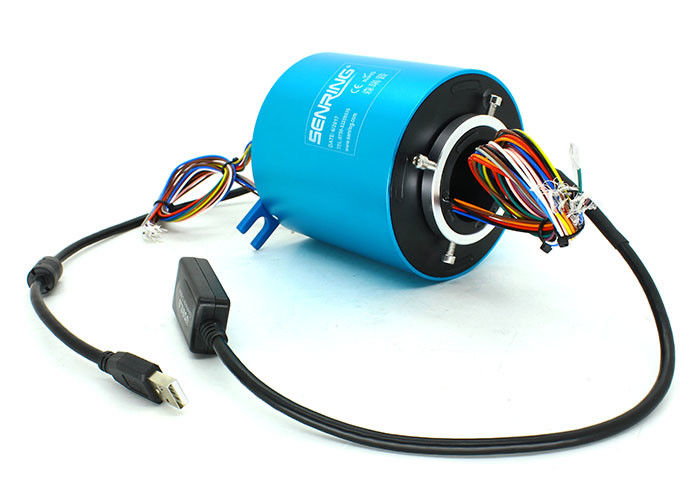

Descrição do anel deslizante da série UH50119-01
A junção giratória portuária de USB da série 4 de SENRING UH50119-01 é um conector giratório que possa girar 360 graus e transmitir quatro USB 2,0 sinais. Pode igualmente apoiar a transmissão misturada de 1-38 canais de poder, atual, e de sinal. A junção giratória pode estavelmente transmitir IEEE1394 e vários sinais de USB.
UH50119-01 o anel deslizante de USB do porto da série 4 tem as vantagens da transmissão estável do sinal, da nenhuma perda do pacote, do nenhum erro do código, da baixa perda do retorno, e da baixa perda de inserção. O furo da junção giratória é 50mm, fazendo a apropriada para todo o dispositivo de gerencio com um diâmetro do eixo de menos de 50mm.
O anel deslizante de USB da série UH50119-01 é um produto padrão de Sereep com prontamente - inventário disponível. Tem a versatilidade forte e pode ser personalizado para encontrar especificações especiais.
Características do anel deslizante da série UH50119-01
A junção que giratória você está consultando tem um conector masculino de USB ou fêmea padrão, que possa ser personalizado para serir exigências específicas. A junção é capaz estavelmente de transmitir quatro canais dos sinais USB2.0 e pode ser combinada para transmitir 1-38 circuitos do poder, do sinal, ou de uma combinação de ambos.
O tamanho do furo da junção giratória é 50mm, com um diâmetro exterior de 120mm. A junção é versátil e pode ser combinada com outras uniões giratórias para transmitir o poder e os vários sinais, incluindo IEEE1394, os ethernet, USB2.0, e mais.
A junção giratória é igualmente compatível com o poder e uniões giratórias hidráulicas/pneumáticas, fazendo o apropriado para uma vasta gama de aplicações industriais. Fornece uma solução segura e eficiente para o poder e sinais transmissores no equipamento de gerencio e pode ser personalizada para cumprir exigências específicas da aplicação.

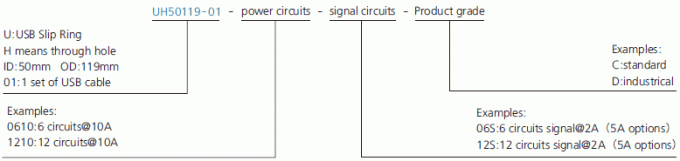

Descrição da número da peça

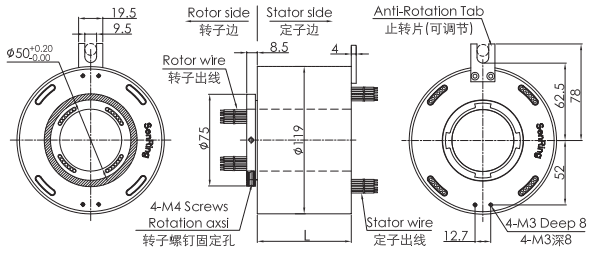

Desenho do anel deslizante da série UH50119-01
Lista modelo padrão
| Modelo | circuitos do poder/sinal não. | Canais de USB não. | |||
| sinal (2A) | poder (5A) | poder (10A) | USB2.0 | USB3.0 | |
| UH50119-01-02S | 2 | 0 | 0 | 1 | 52 |
| UH50119-01-0210 | 0 | 2 | 0 | 1 | 52 |
| UH50119-01-0420 | 0 | 0 | 4 | 1 | 76 |
| UH50119-01-08S | 8 | 0 | 0 | 1 | 76 |
| UH50119-01-0810 | 0 | 8 | 0 | 1 | 76 |
| UH50119-01-0210-06S | 6 | 2 | 0 | 1 | 76 |
| UH50119-01-0410-04S | 4 | 4 | 0 | 1 | 76 |
| UH50119-01-14S | 14 | 0 | 0 | 1 | 100 |
| UH50119-01-1410 | 0 | 14 | 0 | 1 | 100 |
| UH50119-01-0410-10S | 10 | 4 | 0 | 1 | 100 |
| UH50119-01-0810-06S | 6 | 8 | 0 | 1 | 100 |
| UH50119-01-20S | 20 | 0 | 0 | 1 | 124 |
| UH50119-01-2010 | 0 | 20 | 0 | 1 | 124 |
| UH50119-01-26S | 26 | 0 | 0 | 1 | 148 |
| UH50119-01-38S | 38 | 0 | 0 | 1 | 196 |
| Cabo de USB | 1 canais USB2.0 | |
| JUJUBAS (taxa do bocado-erro) | 10E-11 | |
| Dados mecânicos | ||
| especs. | dados | |
| vida ativa | Os anéis coletores de SenRing classificam a tabela | |
| Velocidade de gerencio | 150RPM | |
| temp de trabalho. | -30℃∼80℃ | |
| umidade do trabalho | RH de 0∼85% | |
| material do contato | refira a tabela da categoria do anel deslizante | |
| abrigando o material | liga de alumínio | |
| Certificado do CE | Sim | |
| material | Certificado de RoHS | |
| conector | USB 2,0 masculino (opcionais fêmeas) | |
| perda de inserção | ≤2db | |
| Dados elétricos | ||
| especs. | dados | |
| poder | sinal | |
| escala da tensão | 0∼440VAC/VDC | 0∼440VAC/VDC |
| resistência de isolação | ≥1000MΩ/500VDC | ≥1000MΩ/500VDC |
| especs. do fio de ligação. | AWG17# Prata-chapeou o Teflon | AWG22# Prata-chapeou o Teflon |
| comprimento do fio de ligação | padrão 300mm (pode ser personalizado) |
|
| Força dielétrica | 500VAC@50Hz, 60s | |
| Ruído elétrico | < 0=""> | |
| torque | 0.1N.m; circuitos +0.03N.m/6 | |
tabela da categoria uh50119-01
| Código da categoria | Velocidade de gerencio máxima | vida ativa | material do contato |
| C: padrão | 400RPM | 20 milhões | metal precioso |
| D: industrical | 800RPM | 60 milhões |
ouro-ouro
|
